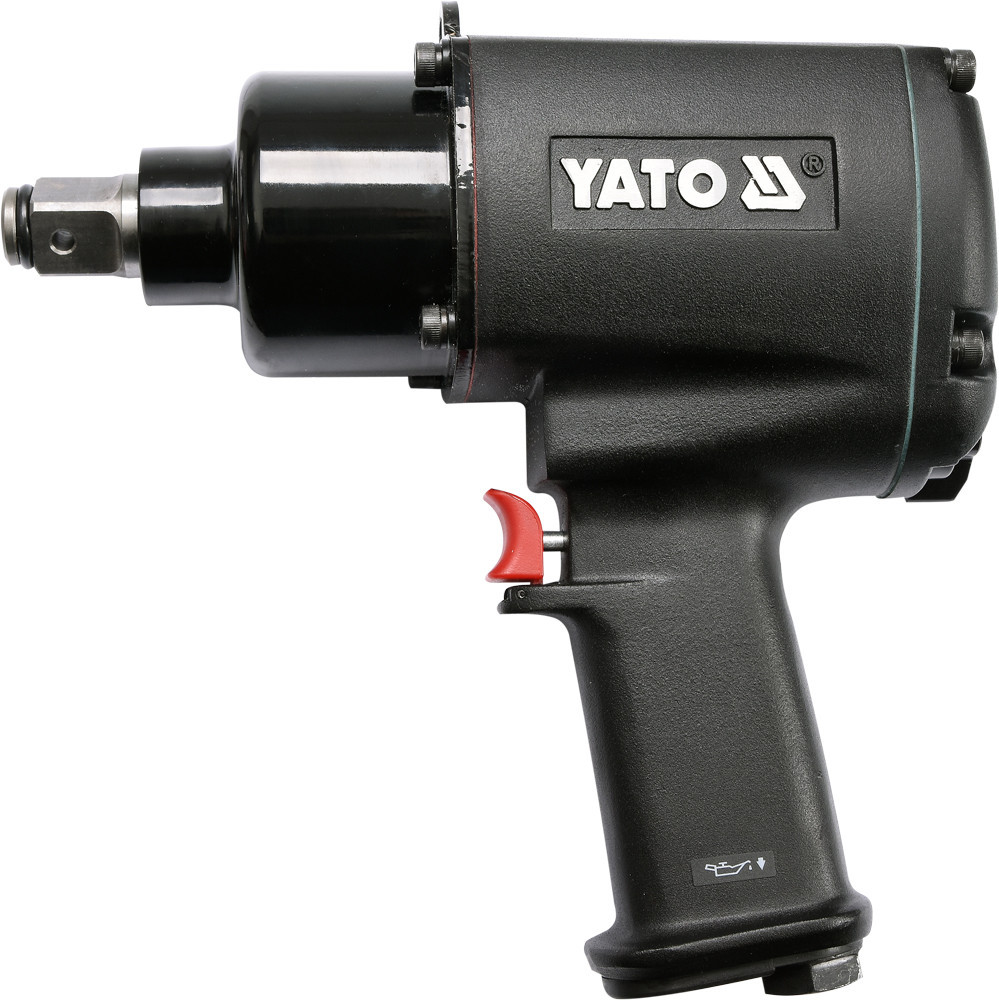

YATO Pneumatikus ütvecsavarozó 3/4" 1300 Nm (YT-09564)

Professzionális pneumatikus csavarkulcs a YATO-tól. Hajtásméret 3/4". A maximális teljesítmény 6 BAR-on 1300 Nm.
Használati útmutató
A szerszám minden egyes használata előtt győződjön meg arról, hogy a pneumatikus rendszer egyetlen része sem sérült meg. Ha sérülést észlel, azonnal cserélje ki új, sérülésmentes alkatrészekre.
A pneumatikus rendszer minden egyes használata előtt szárítsa meg a szerszám, a kompresszor és a tömlők belsejében lévő kondenzált nedvességet.
A munka megkezdése előtt rögzítse a kiegészítő fogantyút négy csavarral.

A szerszám csatlakoztatása a pneumatikus rendszerhez.
- A képen a szerszámnak a légrendszerhez való csatlakoztatásának ajánlott módja látható. A bemutatott módszer biztosítja a szerszám leghatékonyabb használatát és meghosszabbítja a szerszám élettartamát.
- tegyen néhány csepp SAE 10 viszkozitású olajat a levegőbeömlőbe.
- csavarjon egy megfelelő légtömlőcsatlakozót (II) erősen és biztonságosan a légbeszívó menetre.
- csatlakoztassa a megfelelő adaptert a szerszámtartóhoz. Sűrített levegős szerszámokkal végzett munkához csak ütvecsapkodó szerszámokhoz alkalmas tartozékokat használjon.
- állítsa be a helyes forgásirányt (V). A forgás irányát egy nyíl jelzi. nyomás (nyomaték) beállítása
- csatlakoztassa a szerszámot a pneumatikus rendszerhez 1/2" belső átmérőjű tömlővel. Győződjön meg róla, hogy a tömlő erőssége legalább 1,38 MP. (III)
- futtassa a szerszámot néhány másodpercig, és győződjön meg róla, hogy nem hallatszik belőle gyanús zaj vagy rezgés.

Az ütvecsavaros dugókulcsokkal való munkavégzés.
Mielőtt a csavarkulccsal elkezdene csavarni egy csavart vagy anyát, kézzel csavarja be a csavart vagy anyát (legalább két fordulatot). Győződjön meg arról, hogy a dugókulcs megfelelő méretű a meghúzandó vagy meglazítandó alkatrészhez. A helytelen méretezés mind a csavarkulcs, mind az anya vagy csavar sérüléséhez vezethet. A meghúzandó csavar menetátmérője nem haladhatja meg a 21 mm-t.

Kicsavarás és meghúzás.
- állítsa be a pneumatikus rendszerben a nyomást úgy, hogy az ne haladja meg a szerszám maximális értékét.
- állítsa be a szerszám helyes forgásirányát és a megfelelő nyomatékot (V)
- szereljen fel egy megfelelő dugókulcsot a szerszámtartóra (IV).
- csatlakoztassa a kulcsot a pneumatikus rendszerhez
- helyezze a csavarkulcsot a csavarozandó vagy meghúzandó alkatrészre.
- fokozatosan nyomja meg a szerszám ravaszát

A munka befejeztével szerelje le a pneumatikus rendszert, és konzerválja a szerszámot.
Tartalomjegyzék
A csavarkulcsnak van egy bimbója a pneumatikus rendszerhez való csatlakoztatáshoz.

Műszaki adatok:
Cikkszám YT-09564
EAN 5906083095641
Márka Yato
Súly (kg) 5.3330
Nyomás [bar] 6.3
Nyomaték [Nm] 1300
Pörgetések min/max 5000
Csomag szín doboz
Gyorscsatlakozó mérete [inch] 3/8"
Orsó mérete [mm] 3/4"
Kapacitás [l/min] 660
Méret [inch] 3/4
