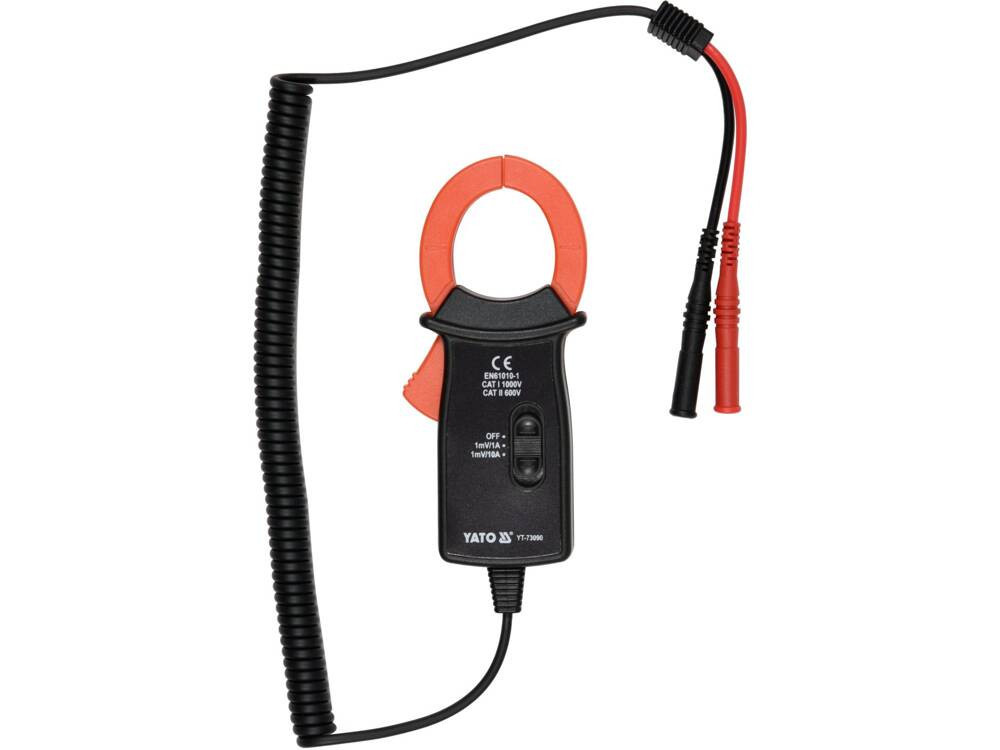

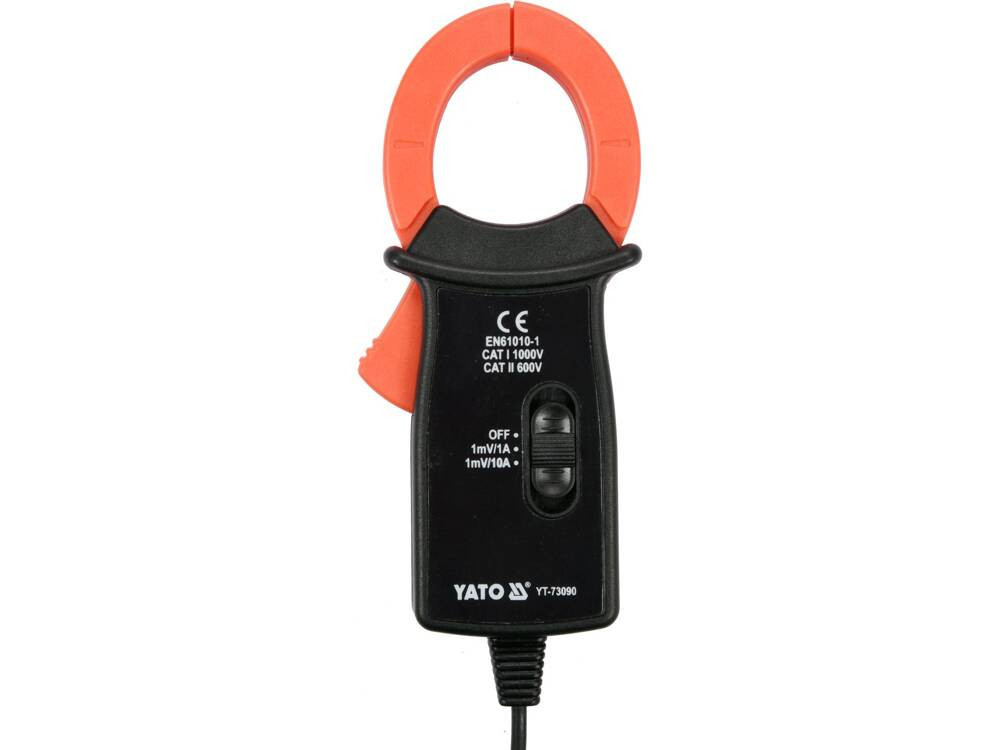

YATO Lakatfogó adapter (YT-73090)

Váltakozó áram: 0-600 A
Méretek: 137x45x21 mm
Anyag: ABS
Maximális pofanyitás: 31 mm
A mérőfogókkal mérhető vezeték maximális átmérője: 20 mm
Hangjelzés: Nem
Működési hőmérséklet tartomány: 0~40 ˚C
Tárolási hőmérséklet: -10 ~ +50 ˚C
Súly: 0.14 kg
Csatlakozási lehetőség: YT-73085
Alkalmazás: elektromos

A YT-73090 mérőfogó AC áram mérésére egyetlen vezetéken induktív módszerrel van felszerelve. Ez lehetővé teszi sokkal nagyobb áram mérését, mint a hagyományos elektromos mérőműszerek. A műszer a YT-73085 univerzális mérőműszer kiegészítő tartozéka, valamint bármilyen univerzális műszeré, amely millivolt tartományban mér.

Alapmérések:

AC áram mérése: A.C. 0-600 A
Mérési pontosságok:

Példa az AC áram mérési pontosságának meghatározására. Számítás a mérési eredményre: 30 A

A YT-73090 mérőműszer mérési pontossága ennél a tartománynál: ±(2% + 0.5), felbontás 1 A
a mérési hiba számítási képlete: (mérési eredmény x 2%) + 0.5 x felbontás
számítás: (30 x 2%) + 0.5 x 1 = 0.6 + 0.5 = 1.10 A
Tényleges eredmény a mérési hiba figyelembevételével a 30 A kijelzésre = 30 ± 1.25 A.

A mérési felbontás és pontosság táblázata megtalálható a felhasználói kézikönyvben.

További információk:

A fogók 31 mm-ig nyílnak, és lehetővé teszik egyetlen vezeték mérését, amelynek maximális átmérője 20 mm
2 fokozatú mérési tartomány beállítás: 200 A-ig és 600 A-ig

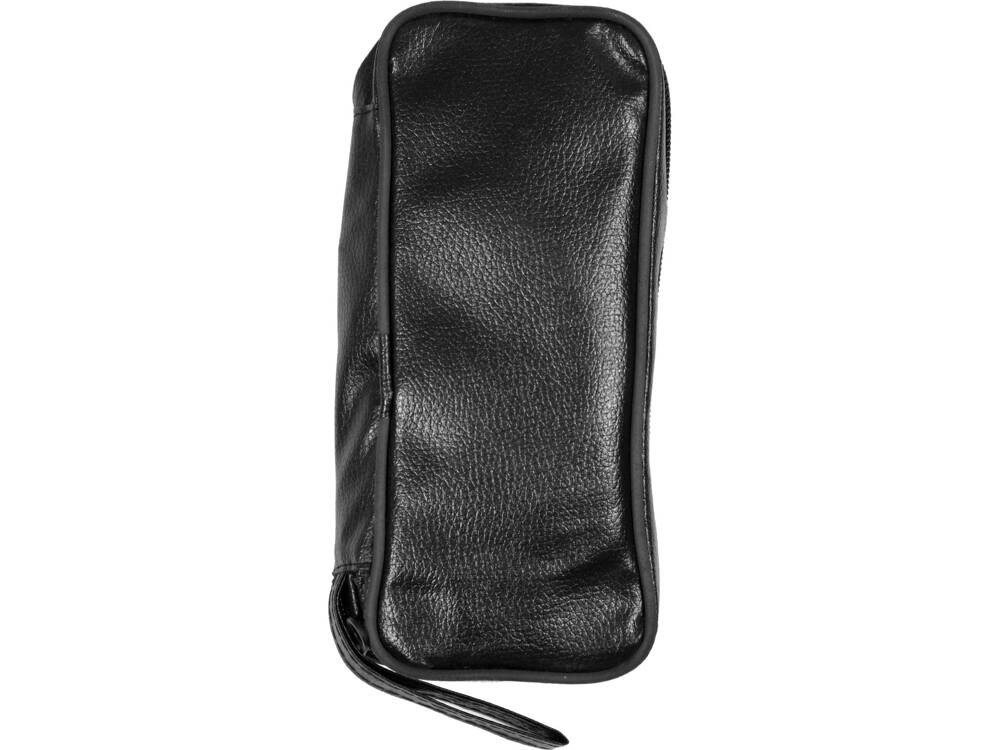

tartozék hordtáska és mérőszondák
Figyelem!

A mérőfogóval történő árammérés csak egyetlen vezetőn, egyetlen kábelen történik. A fogók rögzítése egy többvezetékes kábelre anélkül, hogy egyetlen vezetőt elkülönítenénk, helytelen eredményt vagy nulla áramfolyamot mutat.
