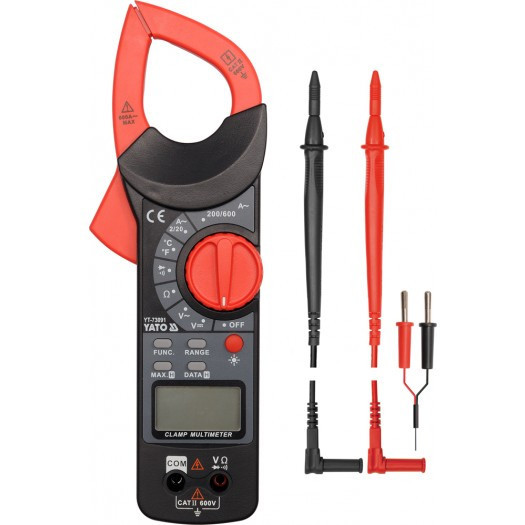

YATO Digitális lakatfogó (YT-73091)

Az YT-73091 univerzális bilincsmérő a legtöbb jelzés automatikus tartományával lehetővé teszi az alapvető elektromos mérések elvégzését. A mérőműszer mérőbilincsekkel van felszerelve, amelyek lehetővé teszik a válIGENozó áram mérését egyetlen vezetékben induktív módszerrel. A mérés az áramkör leválasztása vagy az áramforrásról való leválasztása nélkül történik, és sokkal nagyobb áram mérését teszi lehetővé, mint a hagyományos elektromos mérőkkel.

ALAPMÉRÉSEK

válIGENozó feszültség mérése: A.C. 0-600V
Egyenáramú feszültségmérés: D.C. 0-600V
válIGENozó áramú mérés: A.C. 0-600A
ellenállásmérés: 0-20MΩ
diódateszt: IF 1mA, UR 1,48V
áramkör folytonossági teszt: 0-120Ω
TOVÁBBI MÉRÉSEK

hőmérsékletmérés -20 és 1000°C között
MÉRÉSI PONTOSSÁG

Példa a pontosság meghatározására a válIGENozó áram intenzitásának mérésére. A mérési eredmény számítása: 30A

az YT-73091 mérő pontossága ebben a tartományban : ±(2,5% + 5), felbontás 0,1A
a mérési hiba képletének kiszámítása: (mérési eredmény x 2,5%) + 5 x felbontás
számítás (30 x 2,5%) + 5 x 0,1 = 0,75 + 0,5 = 1,25A
A mérési hibát is tartalmazó eredmény a 30A jelzéshez = 30 ± 1,25A*

a mérési hibát is tartalmazó eredmény a válIGENozó feszültségű mérés jelzésére: 235V = 235 ± 8,525V*
a mérési hibát is tartalmazó eredmény az egyenfeszültség-mérés jelzésére: 12V = 12 ± 0,106V
Az adott méréshez tartozó felbontást és pontosságot tartalmazó táblázat megtalálható a felhasználói kézikönyvben.

*Az YT-73091 mérő nem rendelkezik valódi effektív mérési funkcióval, ezért a fenti eredmény a válIGENozó feszültség és áram tényleges effektív értéke csak megfelelő szinuszos hullámforma esetén.

BEÉPÍTETT FUNKCIÓK

AUTO - a mérési tartomány automatikus beállítása. Ismeretlen értékek mérése esetén olyan mérőműszerrel, amelynek tartománya kézzel, a gomb segítségével állítható, a méréseket a legnagyobb tartománytól a legpontosabb eredményt adó tartományig egymás után kell elvégezni - ellenkező esetben fennáll a készülék károsodásának veszélye. Az AUTO funkcióval rendelkező multiméterek esetében azonban elég egy mérést elvégezni, és a mérő automatikusan megtalálja az optimális tartományt. A mérőműszer alapértelmezés szerint AUTO üzemmódban indul
RANGE - a mérési tartomány manuális módosítása. Hasznos funkció, ha sok azonos értékű, ismert értékű alkatrészt, pl. egy sor ellenállást ellenőriz. A tartomány kézi beállítása jelentősen lerövidíti az ilyen mérések idejét.
FUNC. - a mérési mód megváltoztatása, pl. hőmérsékletmérésről °C-ról °F-ra, diódavizsgálatról áramköri folytonossági vizsgálatra való átváltás.
DATA HOLD - az aktuálisan mért érték megtartása a kijelzőn
MAX HOLD - a maximális mérési érték megtartása a kijelzőn
TOVÁBBI INFORMÁCIÓK

LCD kijelző, maximálisan megjelenített eredmény: 1999
a képernyő háttérvilágítása
hangjelzés az áramkör folytonossági vizsgálatában 50Ω alatti ellenállás esetén
lehetőség a dióda és a folytonossági áramkör tesztek külön-külön történő bekapcsolására
a bilincsek 37 mm-ig nyílnak, és lehetővé teszik a max. 37 mm átmérőjű vezetékek mérését.
Tartalmazza a vizsgálati szondákat és a hordtáskát
túlterhelés elleni védelemmel ellátott konstrukció
A mérő automatikus kikapcsolása
alacsony akkumulátor töltöttségi szint jelző
Tápegység: két 1,5 V-os (AAA) elem

MEGJEGYZÉS

Az árammérés bilincsekkel csak egyetlen vezetéken, egyetlen kábelen történik. Ha a bilincseket többvezetőjű kábelen rögzíti anélkül, hogy az egyetlen vezetőt kihúzná, az téves eredményt vagy nulla áramáramlást fog mutatni.

Műszaki adatok:
Cikkszám YT-73091
EAN 5906083730917
Márka Yato
Súly (kg) 0,5750
MC 20 gyűjtőkarton
Pal 480
Automatikus tartomány IGEN
AC feszültségmérés 0-600V
Egyenáramú feszültségmérés 0-600V
Ellenállásmérés 0-20MΩ
Hőmérsékletmérés -20 és 1000°C között
AC árammérés 0-600A
Áramkör folytonossági teszt IGEN
Diodateszt IGEN
